RTS18-B Двухрельсовый ручной ультразвуковой дефектоскоп
Двухрельсовый ручной ультразвуковой дефектоскоп RTS18-B использует специально разработанное шасси, высокопроизводительный блок сбора данных и защищенный планшетный компьютер, что обеспечивает высокую надежность и удобство эксплуатации системы контроля даже в сложных полевых условиях. В дефекто...
Описание
маркер
Двухрельсовый ручной ультразвуковой дефектоскоп RTS18-B использует специально разработанное шасси, высокопроизводительный блок сбора данных и защищенный планшетный компьютер, что обеспечивает высокую надежность и удобство эксплуатации системы контроля даже в сложных полевых условиях.
В дефектоскопе RTS18-B на каждом рельсе применяется по одному колесному поисковому узлу (также называемому колесным датчиком). Внутри каждого колесного поискового узла установлено 9 преобразователей. Данная двухрельсовая система сканирования позволяет обнаруживать дефекты в головке, шейке и подошве рельса, отличаясь точностью, оперативностью и полнотой контроля.
Технические характеристики дефектоскопа
1.Основной процессор: 500 МГц
2.Количество каналов: Всего 18 каналов: два колесных поисковых узла по 9 каналов каждый. В состав каждого колесного поискового узла входят: ОДИН продольный преобразователь 0°, ДВА поперечных преобразователя 37°, ШЕСТЬ преобразователей 70°.
3.Режим контроля: одновременное А- и В-сканирование.
4.Режим отображения: одновременное А- и В-сканирование.
5.Диапазон частот: 4–5 МГц
6.Частота повторения импульсов: управляется датчиком пути, 3 мм/импульс
7.Генератор импульсов: отрицательный импульс 520 В
8.Диапазон контролируемых рельсов: рельсы типа 90–145 фунтов (включая UIC 60 E1 и E2)
9.Скорость контроля: до 5 км/ч
10.Диапазон усиления: 0–80 дБ с шагом 1 дБ
11.Сигнализация: регулируемый пороговый уровень, обнаружение по наклонной линии
12.Объем записи данных: 200 миль (~322 км), опционально до 400 миль (~644 км)
13.Аккумулятор: литиевый, 14,4 В, 10,0 А·ч, время работы до 9 часов. Время зарядки — 4 часа.
14.Зарядное устройство: 100–240 В перем. тока, 50–60 Гц
15.Дисплей: аморфный кремний, TFT ЖК-панель со светодиодной подсветкой, диагональ 8,4 дюйма, разрешение 800×600, высокая яркость.
16.GPS: дифференциальный GPS, частота обновления 1 Гц, точность < 5 м.
17.Диапазон температур: рабочий: –30°C–80°C (–22°F–176°F); хранения: –40°C–85°C (–40°F–185°F).
Характеристики ручной тележки
1.Материал: алюминиевый сплав
2.Объем водяного бака: 25 л
3.Диапазон температур: рабочий: –30°C–80°C (–22°F–176°F); хранения: –40°C–85°C (–40°F–185°F)
4.Вес: 45 кг, при этом каждая отдельная часть тележки весит не более 10 кг.
Внешний вид изделия

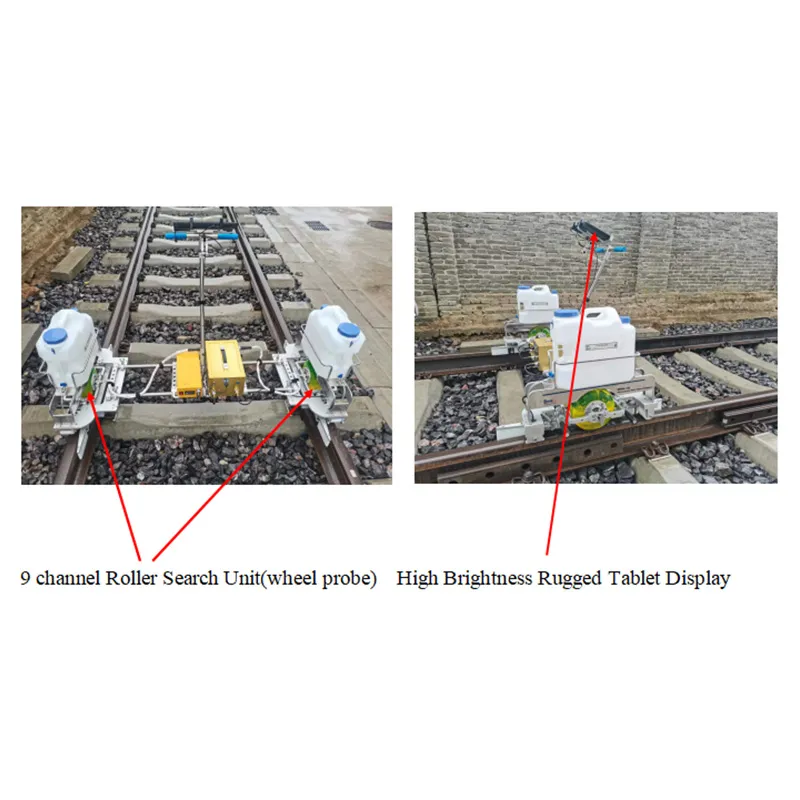

9-канальный колесный поисковый узел (колесный датчик), промышленный планшетный дисплей высокой яркости

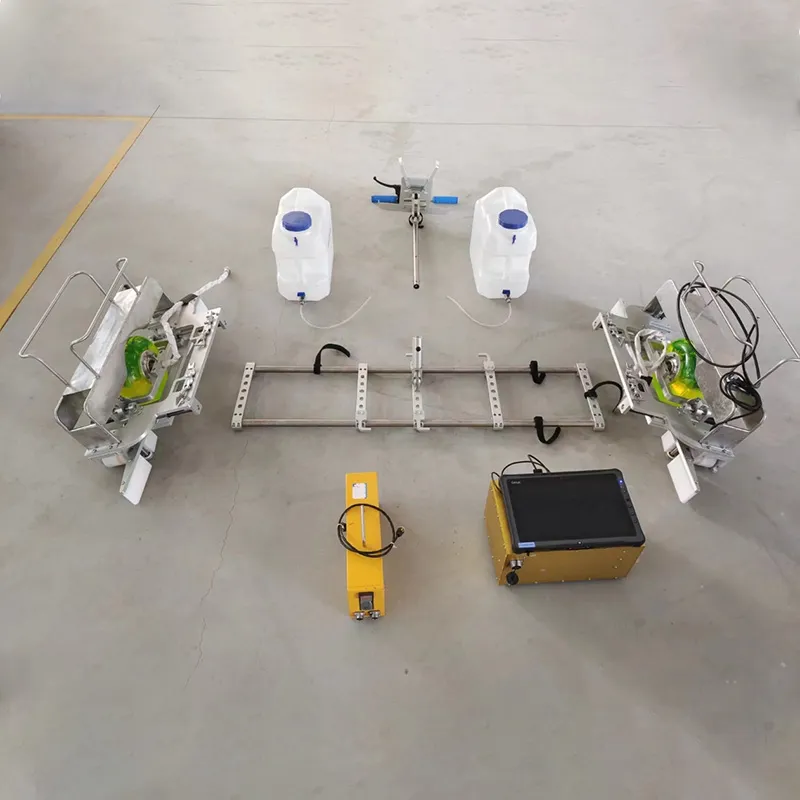

Тележка может быть быстро собрана и разобрана. На изображении ниже показано состояние её разобранных компонентов.
Вес каждой отдельной части не превышает 10 кг, общий вес собранной тележки составляет менее 45 кг. Время сборки не более 3 минут.

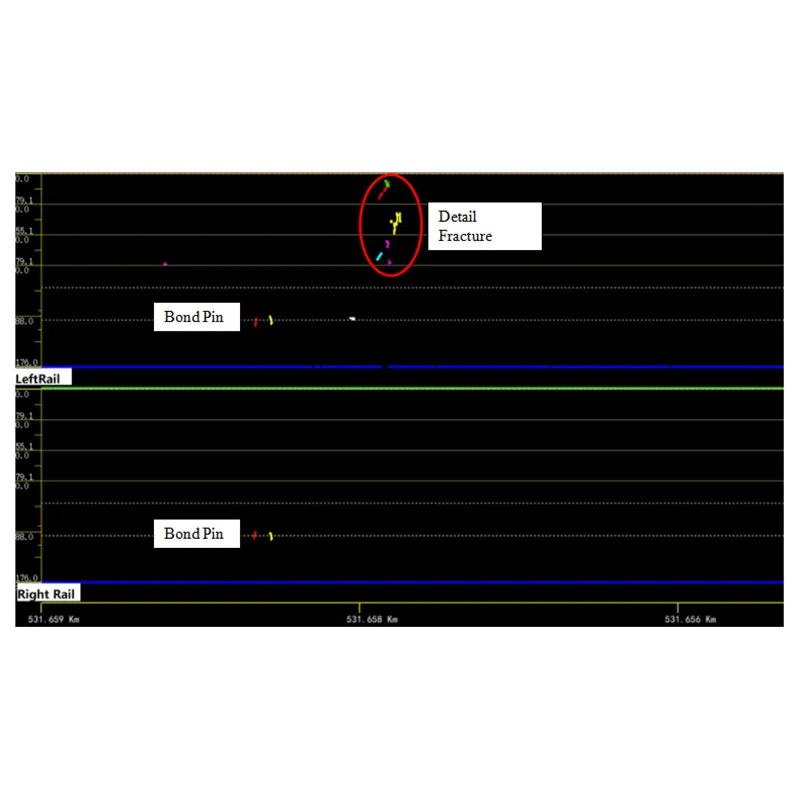

Пример изображения В-сканирования
