RT46D Двухрельсовый ручной ультразвуковой дефектоскоп для контроля сварных швов
RT46D Двухрельсовый ручной ультразвуковой дефектоскоп для контроля сварных швов использует специально разработанное шасси, высокопроизводительный блок сбора данных и защищенный планшетный компьютер, что гарантирует высокую надежность и простоту эксплуатации системы даже в сложных полевых услови...
Описание
маркер
RT46D Двухрельсовый ручной ультразвуковой дефектоскоп для контроля сварных швов использует специально разработанное шасси, высокопроизводительный блок сбора данных и защищенный планшетный компьютер, что гарантирует высокую надежность и простоту эксплуатации системы даже в сложных полевых условиях.
В системе RT46D на каждом рельсе используется один роликовый поисковый блок (также называемый колесным зондом) и один блок контроля сварных швов. Каждый роликовый поисковый блок содержит 9 зондов. Блок контроля сварных швов для каждой стороны включает 14 зондов. Данная двухрельсовая сканирующая система способна выявлять дефекты в головке, шейке и подошве рельса, а также контролировать сварные швы, характеризуясь точностью, оперативностью и комплексностью проверки.
Характеристики дефектоскопа
1.Основной процессор: 500 МГц
2.Каналы роликового поискового блока: Всего 18 каналов, по 9 каналов в каждом из двух блоков. В состав роликового блока входят: ОДИН нормальный (0°) зонд, ДВА зонда сдвиговой волны под углом 37°, ШЕСТЬ зондов под углом 70°.

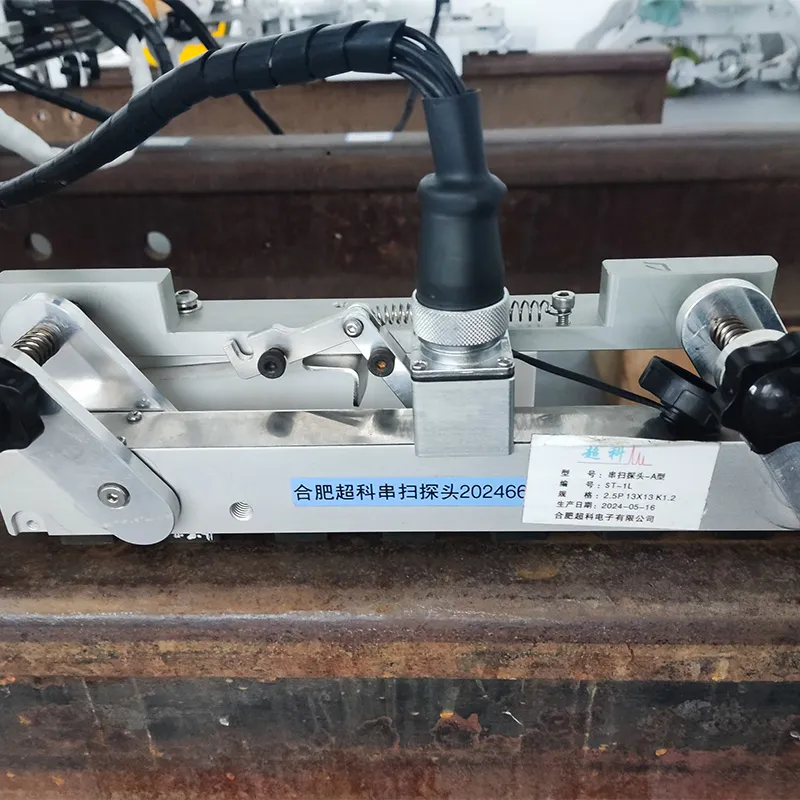

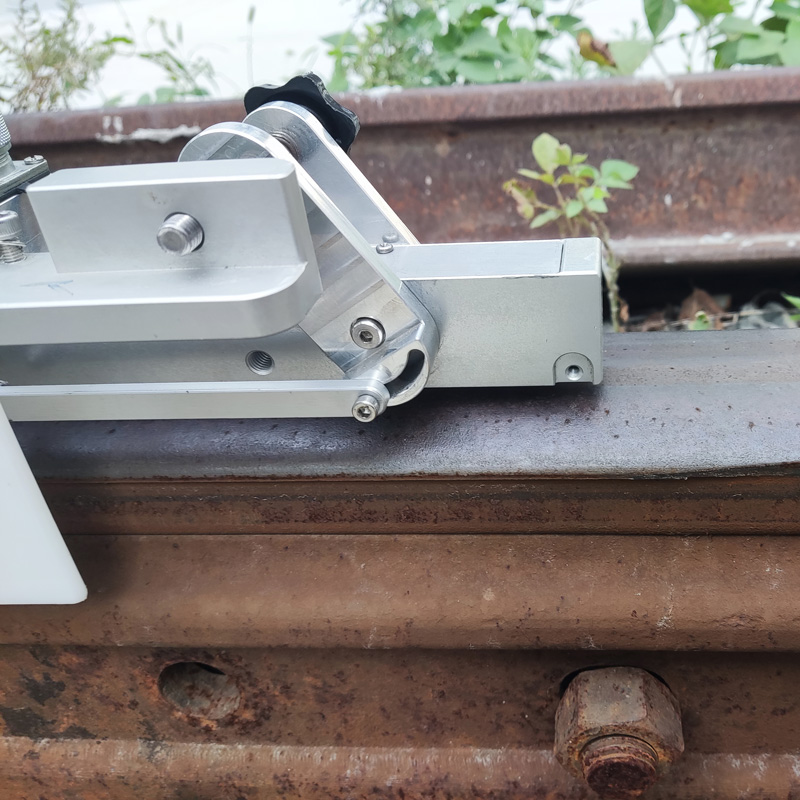

3.Блок контроля сварных швов: По 14 зондов для каждой стороны.
4.Режим испытаний: Одновременная A-развертка и B-развертка.

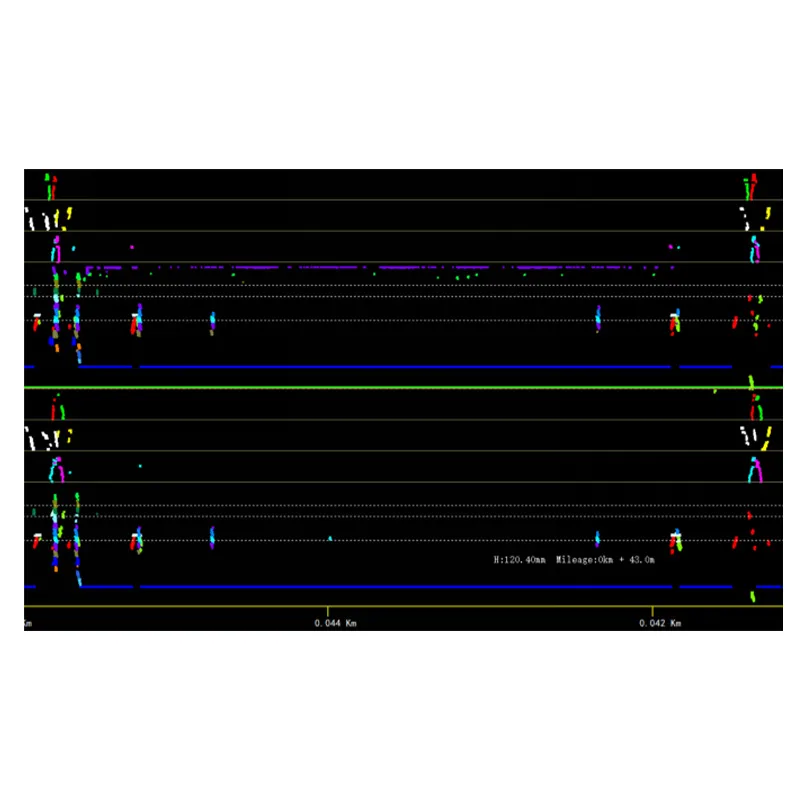

5.Режим отображения: Одновременная A-развертка и B-развертка.
6.Диапазон частот: 4-5 МГц
7.Частота повторения: Управляется энкодером, 3 мм/импульс
8.Генератор зондирующих импульсов: Отрицательный остроконечный импульс 520 В
9.Диапазон обнаружения: Применим к рельсам 90-145 фунтов (включая UIC 60 E1 и E2)
10.Скорость контроля: до 5 км/ч
11.Диапазон усиления: 0-80 дБ с шагом 1 дБ
12.Сигнализация: Регулируемый порог срабатывания, детектирование наклонной линии
13.Диапазон записи файлов данных: 200 миль, с возможностью выбора до 400 миль
14.Аккумулятор: Литиевый, 14,4 В, 10,0 А·ч, время работы до 9 часов. Время зарядки 4 часа
15.Зарядное устройство: 100-240 В перем. тока, 50-60 Гц
16.Дисплей: Аморфный кремний, ЖК-панель TFT с LED-подсветкой, диагональ 8,4 дюйма, разрешение 800×600, высокая яркость.
17.GPS: Дифференциальный GPS, 1 Гц, точность < 5 метров.
18.Температурный диапазон:
(1).Рабочий: -30°C ~ 80°C −22°F 176°F
(2).При хранении: -40°C ~ 85°C −40°F 185°F
Характеристики тележки
1.Материал: Алюминиевый сплав
2.Емкость бака для воды: 25 литров
3.Температурный диапазон:
(1).Рабочий: -30°C ~ 80°C −22°F 176°F
(2).При хранении: -40°C ~ 85°C −40°F 185°F
4.Вес: 45 кг, каждый отдельный узел тележки не превышает 10 кг.
Тележка легко собирается и разбирается. На рисунке ниже показано состояние ее узлов в разобранном виде.
Вес каждого узла не превышает 10 кг, общий вес тележки менее 50 кг. Время сборки составляет менее 5 минут.
