RT12-C Однорельсовый ручной ультразвуковой дефектоскоп
RT12-C – это однорельсовый ручной ультразвуковой дефектоскоп, представляющий собой модернизированную версию модели RT10-C с добавлением боковых преобразователей. Он поддерживает режимы А- и В-сканирования, при этом В-сканирование рекомендуется в качестве основного режима контроля. В-скани...
Описание
маркер
RT12-C — это однорельсовый ручной ультразвуковой дефектоскоп, представляющий собой модернизированную версию модели RT10-C с добавлением боковых преобразователей. Он поддерживает режимы А- и В-сканирования, при этом В-сканирование рекомендуется в качестве основного режима контроля. В-сканирование ведется с непрерывной записью данных и управляется датчиком пути. Благодаря импульсу каждые 3 мм и правильно сконфигурированному 9-канальному колесному датчику система обеспечивает максимально надежный контроль рельсов. В прибор встроен интерфейс Интернет-пользователя. Работа с прибором по сути аналогична управлению высокоскоростным дефектоскопическим автомобилем, оператор может даже размещать значки на экране. Благодаря высокояркому ЖК-экрану и диапазону рабочих температур от –30°C до 80°C (–22°F–122°F) прибор может работать в большинстве суровых условий.
Прибор имеет следующие характеристики:
1.Интерфейс на основе высокояркого ЖК-экрана с А-/В-сканированием
2.Специальный железнодорожный метрологический сертификат
3.Пользовательский интерфейс на базе Linux
4.Пыле- и влагозащищенное исполнение
5.Устойчивость к жестким условиям внешней среды

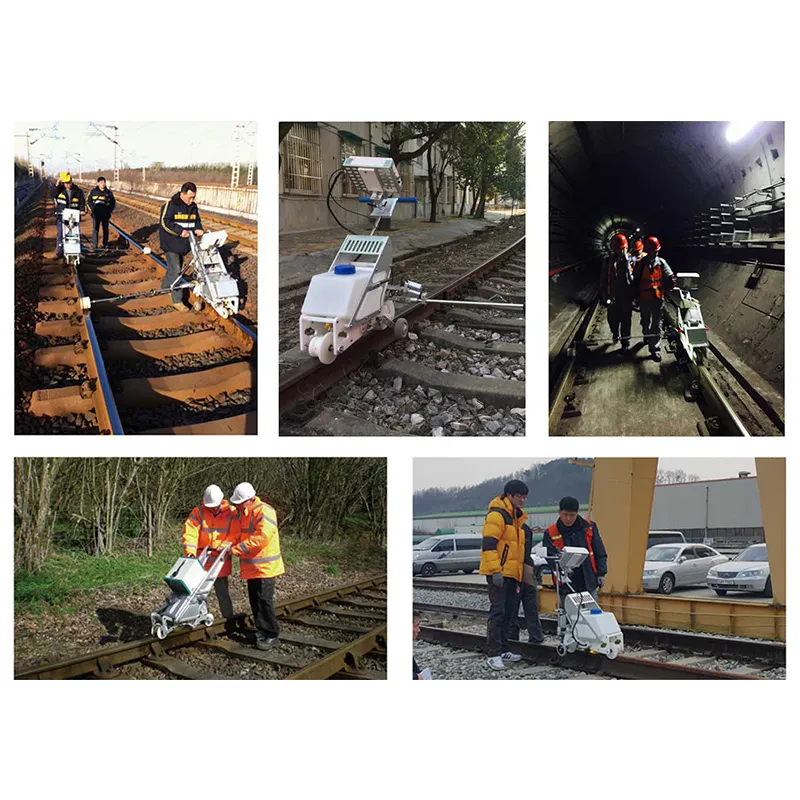

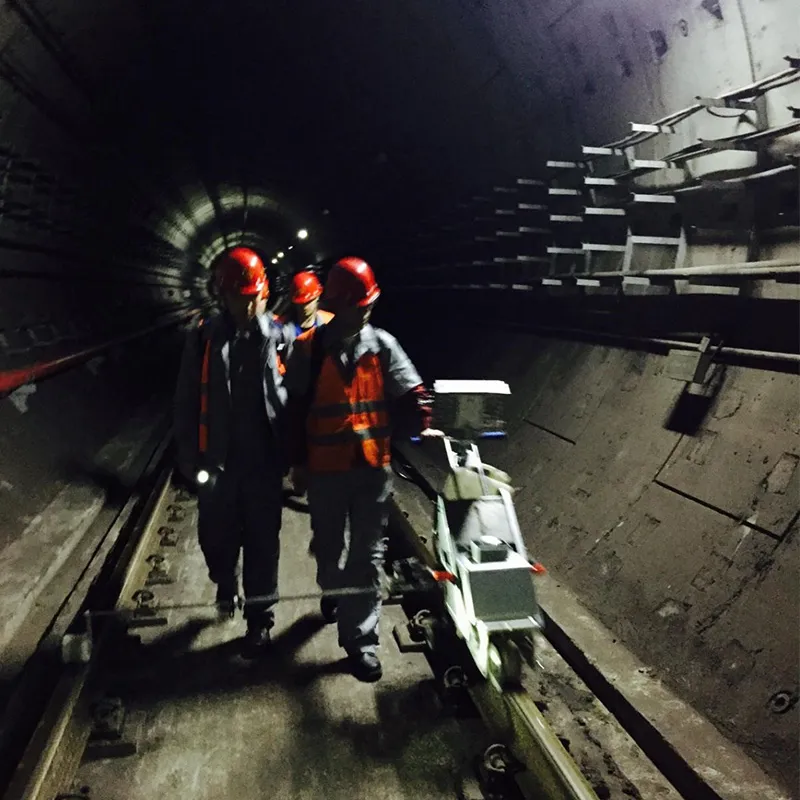

Ручной ультразвуковой дефектоскоп RT12-C, использующий типовую однорельсовую контрольную тележку с ручным приводом, оборудован специальным шасси, высокопроизводительным промышленным компьютером и защищенным планшетным компьютером, что обеспечивает высокую надежность системы контроля и удобство транспортировки даже в сложных полевых условиях. Двухрежимная система сканирования позволяет осуществлять всесторонний контроль рельсов, отличаясь точностью, оперативностью и полнотой, при этом процент обнаружения дефектов может превышать 90%.
Технические характеристики:
1.Характеристики дефектоскопа
(1).Основной процессор: 500 МГц
(2).Количество каналов: 12, из них 11 используются для сканирования рельса (включая 2 канала для боковых преобразователей), 1 канал — для ручной проверки дефектов в соответствующем режиме.
(3).Режим контроля: одновременное А- и В-сканирование.
(4).Диапазон частот: 2–4 МГц
(5).Частота повторения импульсов: управляется датчиком пути, 3 мм/импульс
(6).Генератор импульсов: отрицательный импульс 520 В
(7).Диапазон контролируемых рельсов: рельсы типа 90–145 фунтов
(8).Скорость контроля: до 5 км/ч
(9).Диапазон усиления: 0–80 дБ с шагом 1 дБ
(10).Сигнализация: регулируемый пороговый уровень, обнаружение по наклонной линии
(11).Объем записи данных: 200 миль (~322 км), опционально до 400 миль (~644 км)
(12).Аккумулятор: литиевый, 14,4 В, 10,0 А·ч, время работы до 9 часов. Время зарядки — 4 часа.
(13).Зарядное устройство: 100–240 В перем. тока, 50–60 Гц
(14).Дисплей: аморфный кремний, TFT ЖК-панель со светодиодной подсветкой, диагональ 8,4 дюйма, разрешение 800×600, высокая яркость.
(15).GPS: дифференциальный GPS, частота обновления 1 Гц, точность < 5 м.
(16).Диапазон температур: рабочий: –30°C–80°C (–22°F–176°F); хранения: –40°C–85°C (–40°F–185°F)
(17).Габариты: 330×240×220 мм (13×9,4×8,5 дюйма)
(18).Вес (с аккумулятором): 4 кг (9 фунтов)
2.Характеристики шасси (тележки):
(1).Материал: АБС-пластик
(2).Объем водяного бака: 18 л
(3).Диапазон температур: рабочий: –30°C–80°C (–22°F–176°F); хранения: –40°C–85°C (–40°F–185°F)
(4).Габариты: 430×850×920 мм (16,9×33,4×36,2 дюйма)
(5).Вес: с ходовой частью — 20 кг (44 фунта); без ходовой части — 16 кг (36 фунтов)
Интерфейс рельсовой дефектоскопической тележки RT12-C
Китай,Китай,Япония,Европа,Корея
связаться с нами
Сопутствующие популярные продукты
GJY-H-CK-22CM-A Приводной прибор для измерения геометрии пути
Прибор для измерения размеров геометрии пути GJY-H-CK-22CM (прибор для измерения геометрии пути) ...
QDM-21A Универсальный дефектоскоп для сварных швов рельсов
QDM-21A представляет собой новый тип универсального дефектоскопа для полного сечения сварных швов...
CKPA01 Ультразвуковой дефектоскоп на фазированных решетках
Оборудование CKPA01 Ультразвуковой дефектоскоп на фазированных решетках в целом состоит из восьми...
CKWG04 Универсальная линейка для измерения рельсов
Обзор универсального измерителя: Универсальный измеритель является незаменимым инструментом для с...
MIZLD Железнодорожная транспортная тележка для осмотра рельсов
Инструкция по сборке железнодорожной транспортной тележки для осмотра рельсов 1.Транспортная теле...
CKWG05 Станок для резки рельсов
Обзор продукта Резчик рельсов с литиевой батареей специально разработан для резки рельсов. Резчик...
CKWG03 Механическая линейка для измерения рельсов
Особенности продукта Измеритель TGC-1W имеет механическую конструкцию. Показания измерителя считы...

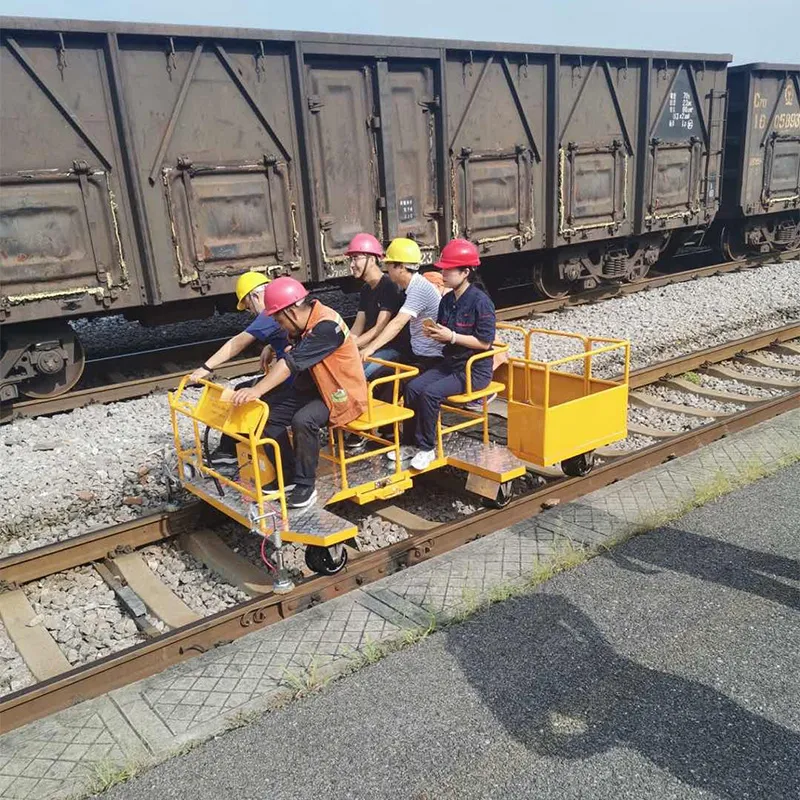

ZLD Двухрельсовая транспортная тележка для осмотра рельсов
