SRPG-C Телескопическая линейка для измерения платформы
SRPG-C Железнодорожная телескопическая линейка для измерения платформы является специальным измерительным инструментом, используемым для определения расстояния от внутренней стороны рельса, прилегающей к платформе, до края платформы, а также высоты от вершины рельса до верхней поверхности плат...
Описание
маркер
SRPG-C Железнодорожная телескопическая линейка для измерения платформы является специальным измерительным инструментом, используемым для определения расстояния от внутренней стороны рельса, прилегающей к платформе, до края платформы, а также высоты от вершины рельса до верхней поверхности платформы.
Описание продукта
Данная измерительная линейка изготовлена из высококачественного алюминиевого сплава, обладает прочностью и малым весом, имеет четкие показания; в нерабочем состоянии может быть сложена для хранения, что удобно для транспортировки и хранения.
Технические параметры
1.Горизонтальный диапазон измерений (расстояние от внутренней стороны рельса, прилегающего к платформе, до края платформы): 50 - 1800 мм
2.Цена деления горизонтальной шкалы: 0,1 мм
3.Погрешность горизонтальных показаний: ±1 мм
4.Вертикальный диапазон измерений (высота от вершины рельса до верхней поверхности платформы): 50 - 1300 мм
5.Цена деления вертикальной шкалы: 0,1 мм
6.Погрешность вертикальных показаний: ±1 мм
7.Способ отсчета: Нониусный (с помощью верньера)
8.Полный вес: 3,2 кг
9.Максимальные габариты в сложенном состоянии (длина × ширина × высота): 158 см × 14 см × 17 см
Инструкция по применению
1.Разложите вертикальную шкалу, установив ее вертикально, и затяните вертикальный фиксирующий винт.
2.Поместите изолирующие блоки на вершину рельса и убедитесь, что измерительная головка плотно прилегает к внутренней стороне рельса.
3.Разложите платформенную позиционирующую штангу на вертикальной шкале, убедившись, что она надежно зафиксирована на крепежном магните штанги.
4.Ослабьте стопорный винт ползуна на вертикальной шкале и выдвиньте горизонтальную шкалу так, чтобы левая сторона ползуна на вертикальной шкале совпала с краем платформы.
5.Прижмите платформенную позиционирующую штангу к верхней поверхности платформы, переместите ползун на вертикальной шкале до тех пор, пока пузырек уровня не окажется в центре, затем затяните стопорный винт ползуна.
6.Красная линия в лупе горизонтальной шкалы указывает на деление, соответствующее расстоянию от внутренней стороны прилегающего к платформе рельса до края платформы; красная линия в лупе вертикальной шкалы указывает на деление, соответствующее высоте от вершины рельса до верхней поверхности платформы.
7.После проведения измерений сложите платформенную позиционирующую штангу в гнездо для штанги, ослабьте вертикальный фиксирующий винт и сложите вертикальную шкалу.
Меры предосторожности
1.Избегайте ударов и механических воздействий во время использования.
2.Обращайтесь с прибором аккуратно, категорически запрещается бросать его.
3.Перед использованием данный инструмент должен быть проверен и сертифицирован профессиональной метрологической службой; в процессе эксплуатации необходимо соблюдать установленные сроки периодической поверки.

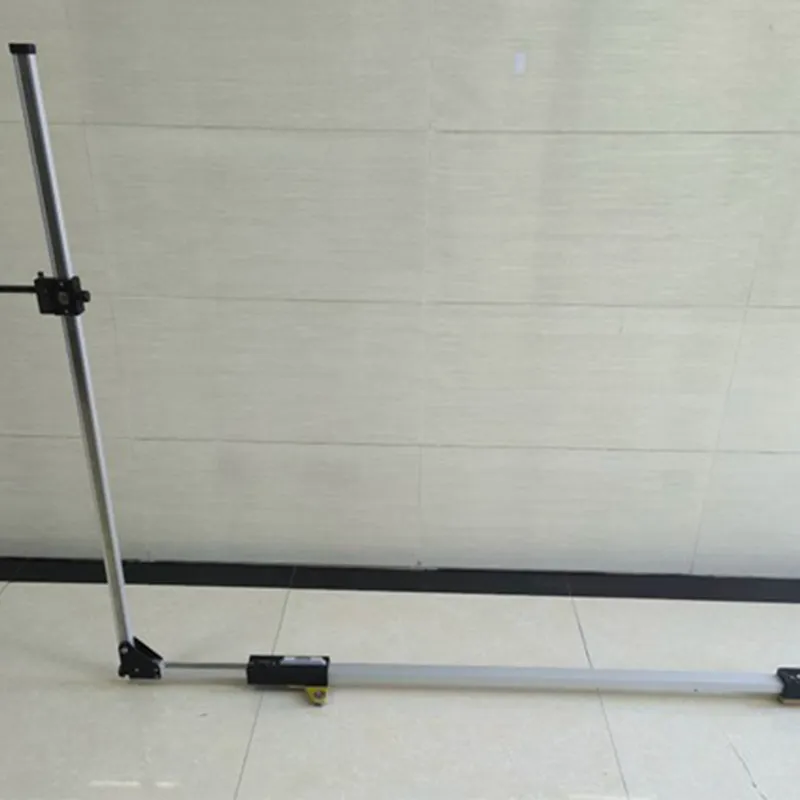

Фотография изделия
