Прибор для измерения размеров геометрии пути GJY-H-CK-22CM (прибор для измерения геометрии пути) разработан на основе принципа «измерения методом хорды». Он интегрирует высокоточные датчики, такие как динамический датчик наклона, датчик перемещения и волоконно-оптический гироскоп. Аппаратная система сбора данных фиксирует показания каждого датчика с интервалом 0,125 метра и передает их в реальном времени на программное обеспечение ПК для обработки и вычислений, что эффективно обеспечивает точность данных.

Конструкция прибора для измерения геометрии пути типа H состоит из четырех основных частей: измерительного рычага, вспомогательной ходовой опоры, главной измерительной оси (соединительного рычага) и промышленного компьютера.

Существует два варианта исполнения: ручной толкаемый и приводной с приводом от моторизованной тележки для дефектоскопии. Переключение между ними осуществляется удобно с помощью комплектных запасных частей. Моторизованная тележка для дефектоскопии может приводить прибор в движение со скоростью до 15 км/ч, обеспечивая одновременную проверку геометрических параметров обоих рельсов. Измеряемые параметры включают: ширину колеи, направление левого и правого рельса, продольный профиль левого и правого рельса, уровень (возвышение), перекос, скорость изменения ширины колеи, левую и правую стрелу изгиба, износ рельсов. Погрешность измерения пути составляет менее 1 м/км. Прибор характеризуется высокой скоростью и точностью измерений, возможностью онлайн-анализа и обработки данных, разнообразными форматами вывода отчетов, а также простым в использовании программным обеспечением.

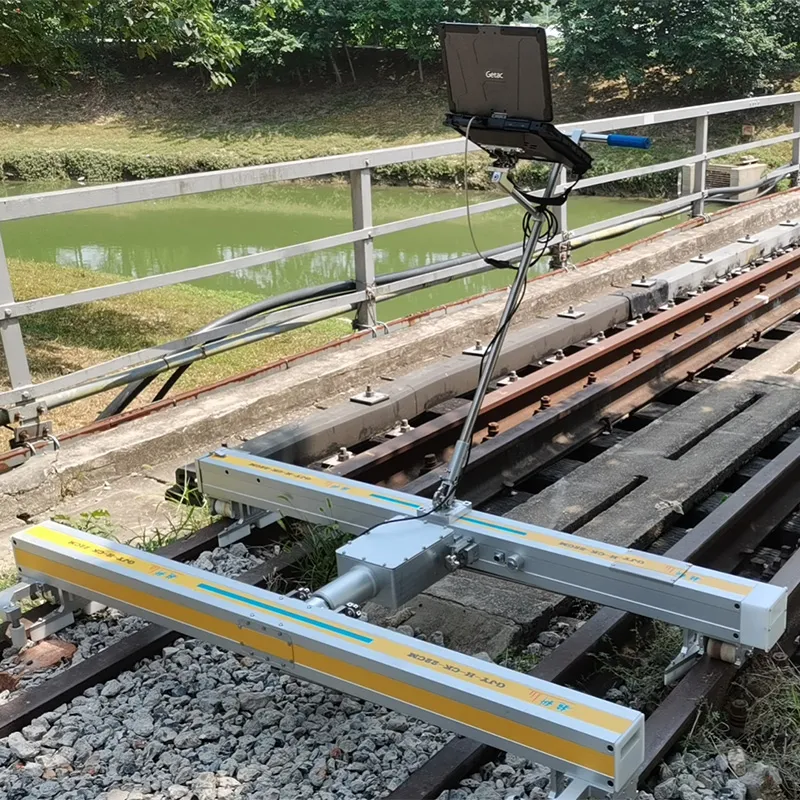

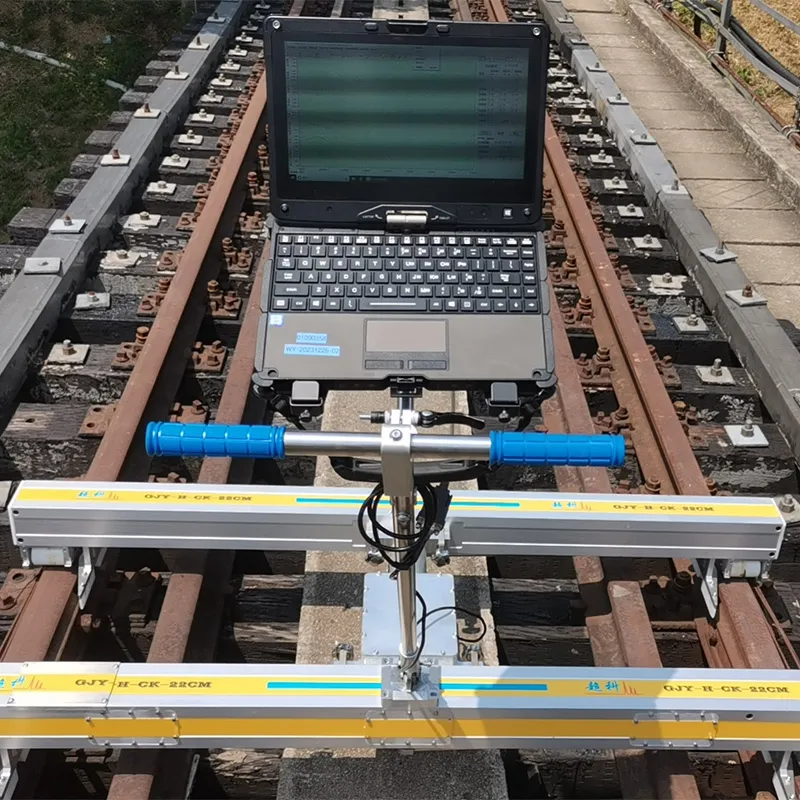

На рисунке ниже показано изображение ручного прибора для измерения геометрии пути:

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (11)

Соответствует требованиям по точности для приборов для измерения геометрии пути класса 1:

Параметр измерения	Диапазон измерения	Техническое требование		Примечание
Расстояние рельсов	1410–1485 мм	Точность нулевой точки	±0,15 мм	Применимо к статическим измерениям
		Погрешность показаний	±0,5 мм	Применимо к измерениям на пути
		Повторяемость	±0,375 мм
Скорость изменения расстояния рельсов		Максимально допустимая погрешность	±0,03 %	Применимо к измерениям на пути
		Повторяемость	≤0,045 %
Уровень/Возвышение	±225 мм	Максимально допустимая погрешность	±0,5 мм	Применимо к статическим измерениям или на пути
		Погрешность разворота (на 180°)	≤0,3 мм	Применимо к статическим измерениям
		Повторяемость	≤0,375 мм	Применимо к измерениям на пути
Перекос		Максимально допустимая погрешность	±0,7 мм	Применимо к измерениям на пути
		Повторяемость	≤0,5 мм
Высота/Направление рельса	±100 мм	Максимально допустимая погрешность	±1 мм	Применимо к измерениям на пути
		Повторяемость	≤0,75 мм
Синус-верзус	±400 мм	Максимально допустимая погрешность	±1 мм	Применимо к измерениям на пути
		Повторяемость	≤0,75 мм
Износ рельса	Рельсы типа Vignole, желобчатые		±0,3 мм	Применимо к измерениям на пути

Программное обеспечение предоставляет графический интерфейс для наблюдения за изменениями кривых в реальном времени и числового отображения различных параметров обнаружения, предлагает функции оповещения о превышении предельных значений, а также поддерживает воспроизведение данных, настройку параметров, масштабирование и перемещение изображений, экспорт отчетов и другие функции, что упрощает его использование.

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (12)

Интерфейс обнаружения заданий

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (13)

Интерфейс воспроизведения данных

Программное обеспечение предоставляет множество форматов отчетов, поддерживая различные типы отчетов о превышении лимитов, отчеты TQI, сводные отчеты, сводные отчеты по километражу, отчеты по кривым, отчеты о дефектах и т. д. Ниже приведены некоторые примеры таких отчетов.

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (14)

Отчет о превышении лимита 1

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (15)

Отчет о превышении лимита 2

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (16)

Отчет о TQI

Для упрощения анализа воспроизводимости программное обеспечение предоставляет сгенерированные данные в формате CSV, которые можно открыть с помощью таких инструментов, как Excel, для сравнения и анализа нескольких наборов данных.

Ниже приведено сравнение согласованности результатов трех реальных испытаний (включая поездки туда и обратно):

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (2)

Расстояние рельсов

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (3)

Уровень

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (4)

Треугольная яма (длина основания 6,25 метра)

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (1)

Скорость изменения расстояния рельсов (при длине основания 2,5 метра)

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (5)

Левая сторона высоко и низко

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (6)

Правая сторона высоко и низко

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (7)

Левое направление рельса

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (8)

Правое направление рельса

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (9)

Левый синус-верзус

GJY-H-CK-22CM-B Ручной прибор для измерения геометрии пути1112 (10)

Правый синус-верзус

Повторяемость обнаружения горизонтальных и треугольных ям достигла 98,6%, а повторяемость всех остальных параметров обнаружения превысила 99%, что соответствует различным требованиям к показателям прибора для осмотра железнодорожных путей класса 1.
