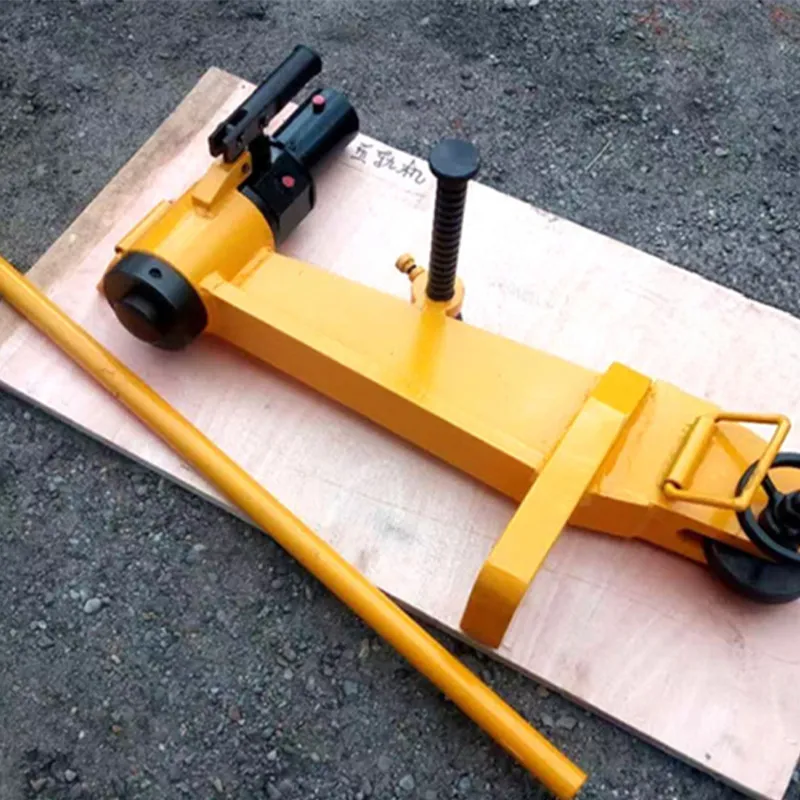

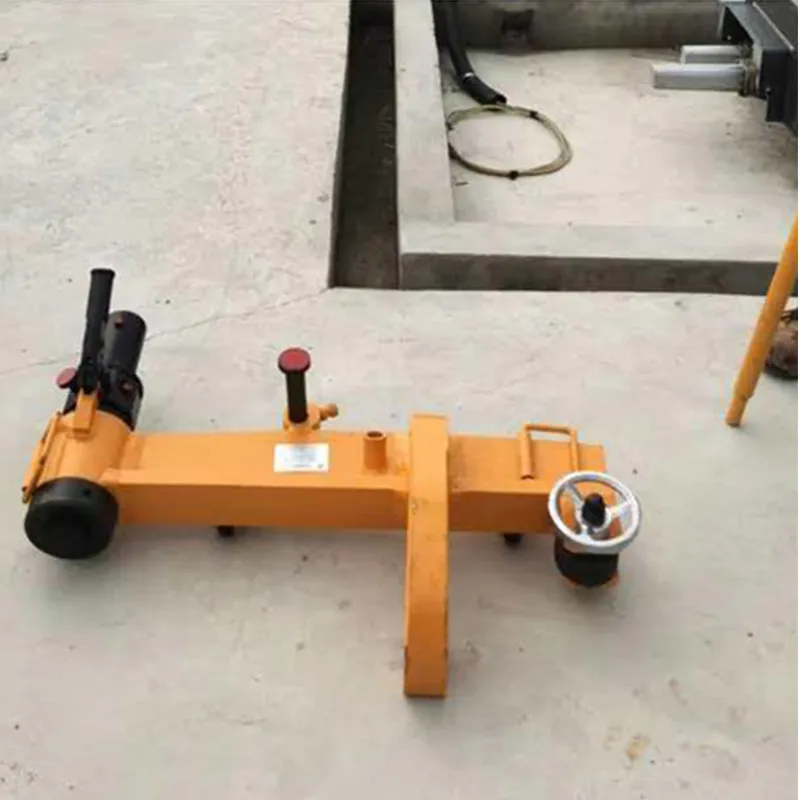

CKWG015 Гидравлический выпрямитель рельсов и остряков
Обзор продукта Гидравлический выпрямитель рельсов – это специализированный ручной гидравлический инструмент, предназначенный для выпрямления (или изгибания) различных типов рельсов весом до 75 кг/м по их горизонтальной оси. Изготовленный из специально сварной стали, он отличается надежно...
Описание
маркер
Обзор продукта
Гидравлический выпрямитель рельсов — это специализированный ручной гидравлический инструмент, предназначенный для выпрямления (или изгибания) различных типов рельсов весом до 75 кг/м по их горизонтальной оси. Изготовленный из специально сварной стали, он отличается надежной работой, компактной конструкцией, небольшим весом и простотой сборки и разборки.
Технические характеристики
1.Номинальная сила прямого рельса: 640 кН
2.Номинальное рабочее давление системы: 52 МПа
3.Рабочий ход поршня: 70 мм
4.Диаметр плунжерного насоса × ход: Φ14 × 40
5.КПД без нагрузки: 1,6 мм/цикл
6.Общая масса: 80 кг
7.Внешние размеры: 850 × 520 × 240 мм
Операции по выпрямлению или изгибанию:
1.Сначала определите точку максимальной потери момента на рельсе, требующем выпрямления или изгибания, отметив положение и направление выпрямления или изгибания.
2.Ослабьте болты и крепления шпал на стороне, подлежащей выпрямлению или изгибанию.
3.Отрегулируйте высоту рельсового крюка с помощью механизма регулировки высоты, чтобы обеспечить правильное выравнивание с высотой рельса, как показано на следующем рисунке.
4.Установите гидравлический агрегат 10 на противоположной стороне рельса от желаемого направления выпрямления (изгиба). Убедитесь, что головка цилиндра 8 и эксцентриковый маховик 14 плотно соприкасаются с головкой рельса.
5.Установите крюк рельса 13 на рельс, убедившись, что основание крюка плотно прилегает к поверхности головки рельса, как показано ниже. Отрегулируйте эксцентриковый железный маховик 14, чтобы привести в движение эксцентриковый железный элемент 15, плотно заклинив его против рельса.
6.Затяните рабочий возвратный клапан 5 и аварийный возвратный клапан 9. Управляйте рычагом управления возвратно-поступательным движением, чтобы привести в действие плунжерный насос 1, подающий масло в цилиндр 2. Это выдвигает поршневой шток 3, позволяя головке цилиндра 8 непосредственно воздействовать на рельс, тем самым выпрямляя или изгибая его;
7.После того, как рельс выпрямлен или изогнут в нужное положение, поддерживайте давление в течение 1–2 минут, прежде чем открыть рабочий возвратный клапан 5 для втягивания поршневого штока 3, обеспечивая точность размеров выпрямленного или изогнутого участка.
8.Обычно выпрямление или изгиб рельса выполняется за одну операцию. Если требуемое выпрямление или изгиб не достигнуты за одну операцию, отпустите рабочий возвратный клапан 5. После автоматического втягивания поршневого штока 3 переместите инструмент в горизонтальном положении к следующей точке выпрямления или изгиба. Снова включите клапан, чтобы продолжить процесс. Для значительных требований по выпрямлению или изгибу используйте сегментированный подход.
Завершение операций:
1.После полного втягивания гидравлического цилиндра 2 снимите выпрямитель рельсов.
2.По завершении операций опустите выпрямитель рельсов ниже предельного положения.
